  • 产品名称:多段喷射量测量系统

  • 产品型号:
  • 产品厂商:日本小野
  • 产品价格:0
  • 折扣价格:0
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
多段喷射量测量系统 FJ--7000 FJ-7000系列是一种适用于多级喷射的喷射量测量系统,能正确地测量各种共轨系统下的多级喷射时的喷射量、喷射率、喷射时间及喷射期间。
详情介绍:
多段喷射量测量系统 FJ--7000
作为发动机的燃烧系统,共轨方式正在逐步确立其*终到达水平。共轨方式可以在比较广泛的操作状态下,提供高喷射压力,进行预喷射或后喷射等的多级喷射。 预喷射可缩短着火延迟时间,能减少燃烧噪音或NOx的排放量,而后喷射的研究目的在于同时减少燃烧时的NOx量及排烟量。

FJ-7000系列是一种适用于多级喷射的喷射量测量系统,能正确地测量各种共轨系统下的多级喷射时的喷射量、喷射率、喷射时间及喷射期间。

多段喷射量测量系统
FJ-0600A喷油量传感器



特点

  • 高精度的多段喷油量测量(读数值的±0.5%)

  • 同时测量喷油量和喷油率

  • 通过数字滤波器输出不变型的喷射率波形(使用FJ-0600A时)

  • 可以同时使用不同原理的传感器FJ-030和FJ-0600A

  • 大的测量量程(0~300mm3/str)

  • 连续测量每次喷射(0.6~50Hz[36~3000r/min])

  • 可以连接*多8个传感器

  • 能储存连续5000个循环

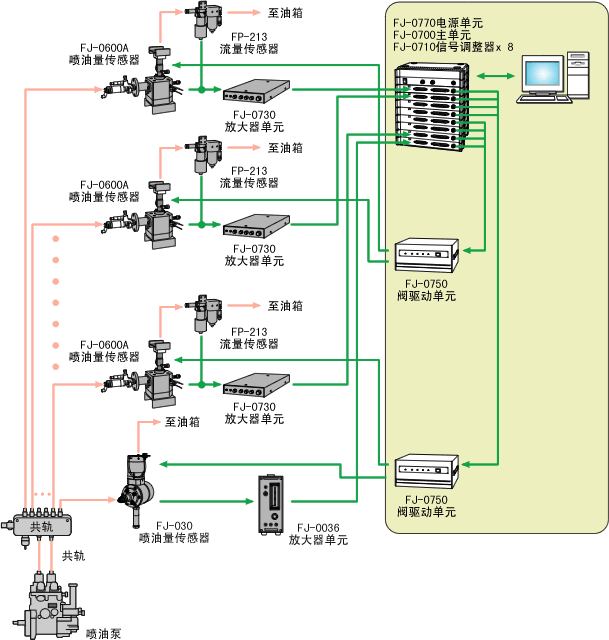

构成略图

多段喷射量测量系统

  • 8气缸发动机的构成例,喷油量传感器的FJ-0600A/FJ-030混合构成。

  • 带有用FP-213进行的校正功能。

  • FJ-0750阀驱动单元为4通道用,所以对8气缸机要用2台。



测量原理

FJ-0600A型喷油量传感器

多段喷射量测量系统



采用Zeuch原理,将燃料喷射到密闭容器中,容器中的压力成比例地随喷射量而上升,从而测量出喷油量和喷油率。



FJ-030型喷油量传感器

多段喷射量测量系统



测量喷射前和喷射后膜盒的位置。喷射后的燃料通过高速电磁阀排出以准备下一次喷射。在膜盒内侧加上高压气体形成背压,以模拟发动机的气缸。



功能构成图

多段喷射量测量系统





测量例



规格

名称型号项目规格
系统规格主要功能*1汽油、柴油发动机的多段喷射系统的喷油量/喷油率测量
测量气缸数*多8气缸
测量喷油段数*多5段
测量项目*1喷油量(各段喷油量、总量)、喷油率、喷油次数、泵转速、温度、背压
喷油量*1瞬时值、平均值、累计值、标准偏差、*大值、*小值、喷油时间、喷油间隔、气缸间偏差
显示内容*2
  1. 实时测量显示(各段喷油量和总量用棒图和数值显示)
  2. 喷油量直方图显示
  3. 循环-喷油量T-Q图
  4. 转速-喷油量N-Q图
  5. 喷油时间(各喷射和间隔)
  6. 每次喷射的测量数据(1~5段和总量、温度、转速、背压)
  7. 喷油率波形
  8. 各喷油量的平均值、累计值、标准偏差、*大值、*小值、气缸间偏差
存储容量每个气缸*大5000个循环
喷油量传感器型号FJ-0600AFJ-030
测量范围*3总量:0~100/200/300mm3/str

 ←

 辅助喷油:总量的20%
测量精度±0.1%FS以下
(测量喷油量在FS的20%以下时)

±0.5%读数值以内
(测量喷油量在FS的20%以上时)

 ←

分辨率*大测量喷油量的1/1000

 ←

喷油周期0.6 ~ 50 Hz
(36 ~ 3000 r/min)
 0.855 ~ 50 Hz
(50 ~ 3000 r /min)
喷油嘴背压1 ~ 4 MPa1MPa(可变设定功能是选购件)
背压媒体燃油氮气或干燥空气(用户准备)
燃油温度10 ~ 80 ℃(传感器内)

 ←

压力传感器半导体式(测量背压用)
压电式(测量喷油量用)
半导体式(测量背压用)
(选购件)
温度传感器测温电阻元件(Pt100Ω)(选购件)
喷油嘴接口提供1种

 ←

校正用流量
传感器FP-213*4
用途/测量范围喷油量校正用流量传感器/ 0.06 ~ 60 L/h
测量精度±0.5 % 读数值( 0.18 ~ 60 L/h 时)、
±0.0009 L/h以下( 0.06 ~ 0.18 L/h 时)
放大器单元FJ-0730 FJ-0600A用放大器,每个传感器需要1台,放在传感器附近
FJ-0036 FJ-030用放大器,每个传感器需要1台,放在传感器附近
信号调节器
FJ-0710
传感器数1通道,FJ-030或FJ-0600A
压力信号输入部喷油量 FJ-0600A用、背压用
位移信号输入部喷油量 FJ-030用
温度信号输入部喷油量传感器内部温度、FP-213流量传感器温度
流量信号输入部FP-213流量传感器输出的脉冲信号
喷油率信号输出部0 ~ 5V/0 ~ FSmm3/ms(校正时)
FS: 100、200、300mm3/ms
辅助喷射和主喷射每个都单独输出
数字低通滤波器: 1/1.2/1.5/2/2.5/3/4/6/8kHz/THROUGH
主单元
FJ-0700
信号调节器连接数*多8台
角度脉冲信号输入部基准脉冲1P/R
角度脉冲:360/720/1800/3600可选
角度传感器是选购件
阀驱动单元

FJ-0750

驱动数量

*多4通道,5通道以上需要2台

电源单元

FJ-0770

用途

信号调节器FJ-0710用

选购件FJ-0781温度/压力修正这是FJ-0600A所必要的,修正传感器内部温度/压力所带来的影响,并带有温度换算功能(例如将80°时测到的喷油量换算到40°时的喷油量)
FJ-0782喷油时间/间隔测量测量喷油时间和喷油间隔
FJ-0783喷油开始延迟/结束延迟时间测量需要外部输入脉冲信号(通常用喷油器的驱动脉冲/TTL电平正逻辑),测量从TTL的上升/下降沿到喷油开始和结束的时间
FJ-0784外部输入延迟使喷油率运算处理延迟,和其他信号(定时脉冲、角度脉冲、压力等)采集同步,FJ-0710可增加2通道
FJ-0785体积弹性系数3次修正读取传感器内的温度和此时的体积弹性系数,用温度来修正体积弹性系数,从而高精度地测量喷油量
FJ-0786趋势图显示可对任意的气缸,选择8通道数据(转速、各气缸喷油量、背压、喷油时间、温度等)进行每循环的趋势显示
FJ-0787喷油率波形显示任意选择的气缸每次喷射的传感器信号和喷油率波形显示,可以存储
FJ-0788喷油率波形输出显示/输出传感器的输出信号,采样频率100kHz,*大100个循环
FJ-0789模拟输出在喷油量、泵转速、喷射时间、喷射间隔、上升时间、下降时间、压力、温度等中选8通道数据输出模拟信号,在PC上要装D/A卡
FJ-0790FP-213自动校正用FP-213的测量值作为真值,自动校正喷油量值。包括校正表功能

*1:FJ-030型传感器在结构上会造成测量的延迟,测到的喷油率数据仅作为参考。
*2:实时喷油量显示以外,都是OFFLINE显示。
*3:也能制造100mm3/str以下或300mm3/str以上的规格。
*4:也能使用大量程的FP-2140H(0 ~ 120L/h)。
